Unser Musterhaus. Technik leben und erleben.

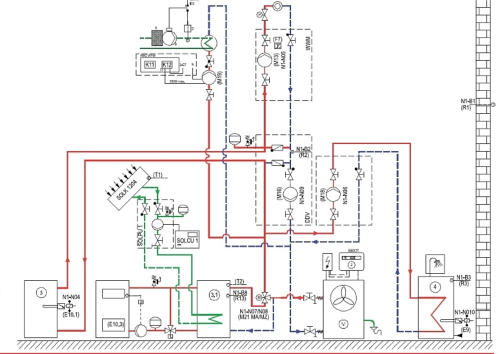

2011 wurden zwei Einfamilienhäuser mit Einliegerwohnung in Sankt Augustin
realisiert.Die Häuser sind mit einer Be-Entlüftungsanlage mit Wärmerückgewinung
von Dimplex ausgestattet. Sie werden von einer Luft/Wasser-Wärmepumpe LA 12
TU von Dimplex beheizt. Sie sind bivalent-regenerativ in das Heizungssystem
eingebunden. Eine 8qm Solarthermische Anlage und ein 5 KW Wassertaschenkamin
sorgt je nach Wetterlage für die optimale Zusatz-Energie. Die Energie kann für das
Heizungssystem zur Warmwassererzeugung und zur Pool Erwärmung genutzt
werden. Der Wärmepumpenmanager übernimmt hierbei die Steuerung
Darüber hinaus wurde eine Hausautomation (Bus-System) von HomeMatic als
Hutschienen System umgesetzt.
Egal ob Komfortgewinn, Alarmanlage, Energiekostenersparnis, es können alle
möglichen Zustände programmiert werden. Zum Beispiel: Ein Taster im
Wohnzimmer schaltet die gesamte TV-Anlage aus oder ein Fühler im Speicher misst
wieviel Energie im Speicher ist und schaltet im Garten die Poolpumpe ein. Egal was
sie sich überlegen, alles ist möglich. Man kann das ganze per Pc oder auch per App
steuern.
LA 12TU
Hocheffizienz Luft/Wasser-Wärmepumpe für universelle Außenaufstellung
Heizungs-Wärmepumpe für Außenaufstellung mit wandmontiertem
Wärmepumpenmanager WPM Econ5Plus. Die waagerechte Luftführung ermöglicht
die wandnahe Aufstellung; bei ungeschützer, freier Aufstellung muss der Ausblas
quer zur Hauptwindrichtung erfolgen. Schalloptimiert durch langsam laufenden
Eulenflügel-Ventilator mit natürlich leisem Luftgeräusch, gekapseltem
Verdichterraum und frei schwingender Verdichter-Grundplatte zur
Körperschallentkopplung. Hohe Leistungszahlen durch Hochleistungsverdampfer
und Erfüllung der Anforderungen gemäß EN 14511 für größere Volumenströme auf
der Wärmenutzungsseite. Hohe Betriebssicherheit durch sensorische Überwachung
des Kältekreises mit bedarfsabhängiger Abtauung; integrierte
Wärmemengenzählung (Anzeige der berechneten Wärmemenge für Heizen und
Warmwasserbereitung am Wärmepumpenmanager). Zugang für Servicearbeiten auf
der Ausblasseite, bei wandnaher Aufstellung sind die Mindestabstände zu beachten.
Universalbauweise mit flexiblen Erweiterungsmöglichkeiten für:
Vor- und Rücklauffühler integriert; Außenfühler (Norm NTC-2) im Lieferumfang.
Elektrische Verbindungsleitung EVL ..U zwischen Wärmepumpe und
Wärmepumpenmanager muss separat bestellt werden.
• Bivalent Regenerativ
• 8 qm Vakuumröhrenkollektor
• 5kw Wassertaschenkamin mit Außenluftsteuerung
•500 l Bivalent-Speicher.
• 500 l Pufferspeicher.
• 300 l Warmwasserspeicher
• Zentrales Wohnungslüftungsgerät mit Wärmerückgewinnung ZL 275 HFC
Zentrales Wohnungslüftungsgerät mit Wärmerückgewinnung
Das kompakte Wohnungslüftungsgerät mit Wärmerückgewinnung dient der
kontrollierten Be- und Entlüftung von Wohnungen und Wohnhäusern. Die flache
Bauweise mit horizontal an der Geräteseite angeordneten Luftkanalanschlüssen
ermöglicht die Installation in abgehängte Decken. Für eine liegende Montage kann
das Gerät auch horizontal um 180° gedreht installiert werden. Die im Gerät
integrierten Luftverteiler bewirken eine kompakte Bauform und vereinfachte
Montage.
Das Gerät enthält effiziente Konstantvolumenstrom geregelte EC-Ventilatoren mit
drei Ventilatorstufen. Die Luftmengen sind je Stufe individuell stufenlos
programmierbar. Ein Kreuzgegenstrom-Wärmetauscher gewinnt die in der Abluft
enthaltene Wärme zurück und erwärmt die Zuluft. Der integrierte automatische
Sommer-Bypass mit einstellbarer Schalttemperatur dient der Unterbrechung der
Wärmerückgewinnung im Sommer. Der Vereisungsschutz mit Abtauautomatik dient
dem Frostschutz des Wärmetauschers. Die Funktion Auskühlschutz verhindert ein
Abkühlen der Wohnung im Winter, falls das Heizsystem ausfallen sollte. Enthalten
sind M5-Filter für Außenluft und Abluft, optional Pollenfilter F7 für die Außenluft.
Das Lüftungsgerät ist mit einem menügeführten LCD-Bedienpaneel mit
Klartextanzeige ausgestattet. Die integrierte Echtzeituhr mit Wochentimer ermöglicht
die individuelle Einstellung eines Wochenzeitprogramms. Mit Einstellmöglichkeit
eines Ferienprogramms, Anzeige des Betriebsstatus und Filtermeldung. Die
Steuerung kann optional mit einem drahtgebundenen Bedienelement erweitert, mit
einer Aufputzdose geräteunabhängig montiert, und zur bedarfsgerechten
Luftmengenregelung durch Bestimmung der Abluftqualität mit einem
Luftqualitätssensor erweitert werden. Das umfassende Selbstdiagnosesystem zeigt
Meldungen mit Klartext an. Für eine externe Steuerung sind programmierbare
digitale und analoge Ein- und Ausgänge integriert.
Das Lüftungsgerät verfügt über eine integrierte Feuerstätten-Sicherheitsfunktion.
Dabei wird die Volumenstrom-Balance permanent überwacht und die Entstehung
eines Unterdrucks im Gebäude sicher verhindert. Der gleichzeitige Betrieb der
Lüftungsanlage mit einer Feuerstätte ist ohne zusätzliche Sicherheitskomponenten
möglich.
Fußbodenheizung mit einem Verlegeabstand von 5 cm für geringe
Vorlauftemperaturen.
Gerne könne Sie mit uns einen Besichtigungstermin vereinbaren.
